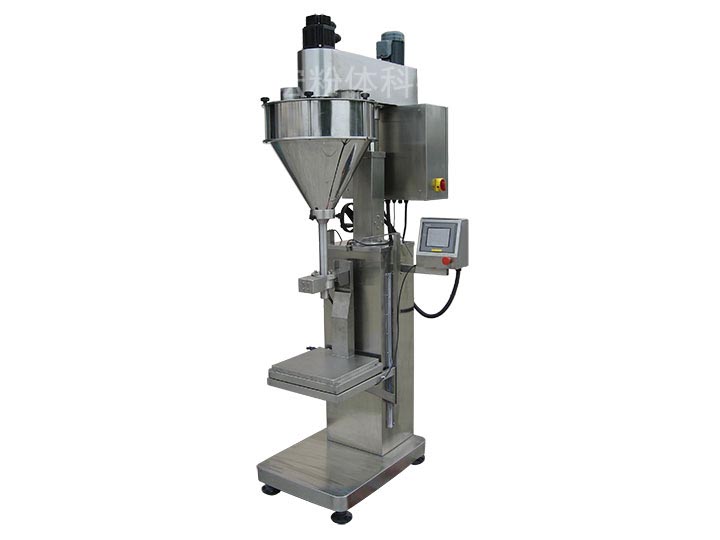

XY-TC-Z2型称重式螺杆充填包装机
XY-TC-Z2型称重式螺杆充填包装机简介
简介：该机主要针对容易扬尘的超细粉末和高精度的包装要求而开发设计，根据装在容器下面的重量传感器给出的信号完成双速充填、计量和升降等工作，适用于包装添加剂、碳粉、灭火器干粉、其它超细粉末、和有高精度包装要求的粉末等。
订购电话：15298414886
立即咨询：
产品详情
主要特征
容器托盘下装有重量传感器，根据预先设定的重量进行快速和慢速充填，保证高包装精度。
伺服马达带动托盘升降，升降速度可任意设定，充填时基本上无粉尘扬出污染环境。
伺服马达和伺服驱动控制螺杆，性能稳定、精度高。
PLC控制、触摸屏人机界面显示，操作简便。
全不锈钢结构；组合式料箱，清洗方便。
充填头配有手轮调整高度，轻松实现多种规格包装。
固定式螺杆安装结构，充填时不会影响物料性质。
工作流程：人工套袋或人工放罐 → 容器升高 → 快速充填，同时容器下降 → 重量达到预量值 → 慢速充填 → 重量达到目标值 → 人工取出容器。
气动夹袋装置和托罐装置可供选择，只需选择不同装置，即可满足罐装和袋装要求。
主要参数
伺服马达带动托盘升降，升降速度可任意设定，充填时基本上无粉尘扬出污染环境。
伺服马达和伺服驱动控制螺杆，性能稳定、精度高。
PLC控制、触摸屏人机界面显示，操作简便。
全不锈钢结构；组合式料箱，清洗方便。
充填头配有手轮调整高度，轻松实现多种规格包装。
固定式螺杆安装结构，充填时不会影响物料性质。
工作流程：人工套袋或人工放罐 → 容器升高 → 快速充填，同时容器下降 → 重量达到预量值 → 慢速充填 → 重量达到目标值 → 人工取出容器。
气动夹袋装置和托罐装置可供选择，只需选择不同装置，即可满足罐装和袋装要求。
主要参数
| 包装重量 | 100g - 10kg |
| 包装精度 | 100– 1000g，≤±2%，≥1000g，≤±0.1-0.2% |
| 包装速度 | 5 - 10 次/分钟 |
| 电源 | 3P AC208 - 415V 50/60Hz |
| 整机功率 | 2.65 KW |
| 整机重量 | 350kg |
| 整机体积 | 950×940×2850mm |
| 料箱容积 | 60 L |
配置清单
| 序号 | 名称 | 型号规格 | 产地品牌 |
| 1 | 不锈钢/ | SUS304 | 中国 |
| 2 | PLC | 德国西门子 | |
| 3 | 触摸屏 | 德国西门子 | |
| 4 | 充填伺服马达 | 1.5KW | 松下 |
| 5 | 充填伺服驱动器 | 1.5KW | 松下 |
| 6 | 搅拌减速电机 | 400W | 台湾宇鑫 |
| 7 | 电磁阀 | 台湾亚德克 | |
| 8 | 气缸 | MA25X25-S-CA | 台湾亚德克 |
| 9 | 升降伺服马达 | 700W | 松下 |
| 10 | 升降伺服驱动器 | 700W | 松下 |
| 11 | 升降减速器 | RV5030 | 上海赛尼 |
| 12 | 电源开关 | HZ5BGS | 温州长信 |
| 13 | 断路器 | 施耐德 | |
| 14 | 急停开关 | 施耐德 | |
| 15 | 滤波器 | ZYH-EB-10A | 北京中宇豪 |
| 16 | 交流接触器 | CJX2 1210 | 温州正泰 |
| 17 | 热继电器 | NR2-25 | 温州正泰 |
| 18 | 直流继电器 | MY2NJ 24DC | 日本欧姆龙 |
| 19 | 开关电源 | 常州诚联 | |
| 20 | AD称重模块 | ||
| 21 | 称重传感器 | MT1260 | 梅特勒-托利多 |
| 22 | 光电传感器 | BR100-DDT | 韩国奥托尼克斯 |
| 23 | 料位传感器 | CR30-15DN | 韩国奥托尼克斯 |
随机附件清单
| 序号 | 名称 | 型号 | 单位 | 数量 | 备注 |
| 1 | 呆扳手 | 支 | 2 | 工具 | |
| 2 | 活动扳手 | 支 | 1 | 工具 | |
| 3 | 内六角扳手 | 套 | 1 | 工具 | |
| 4 | 十字螺丝刀 | 把 | 2 | 工具 | |
| 5 | 一字螺丝刀 | 把 | 2 | 工具 | |
| 6 | 脚踏开关 | 只 | 1 | 附件 | |
| 7 | 插座 | 只 | 1 | 附件 | |
| 8 | 加压盘 | 只 | 1 | 附件 | |
| 9 | 砝码 | 10KG | 个 | 1 | 附件 |
| 10 | 螺旋 | 套 | 1 | 附件 | |
| 11 | 使用说明书 | 份 | 1 | 文件 |
外观尺寸图
